500R8

Categoria: Interfacce Audio
Produttore: Cranborne Audio

Cranborne 5008R è, allo stesso tempo, un'interfaccia audio e uno chassis per moduli 500.

Cranborne 500R8

500R8 streetsign 300dpi PNG

Il 500R8 è lo chassis ideale per 8 dei tuoi moduli serie 500 preferiti. È anche un’interfaccia audio USB 28in/30out, un controller per i monitor e un sommatore analogico a circuiteria discreta.

Carattere analogico…

Configura il 500R8 in modo da adattarlo al suono analogico che desideri. Ad esempio, puoi riempirla di preamplificatori 500 vintage durante le registrazioni di batteria, di preamplificatori puliti e lineari durante le registrazioni di archi, oppure con EQ/Compressori/Distorsori in fase di mixaggio.

…e precisione digitale

Connetti la 500R8 direttamente al PC/Mac per catturare ogni singola sfumatura delle tue sorgenti analogiche grazie a un’eccellente conversione AD/DA e a un clocking interno di qualità superiore. Potrai passare senza sforzo il segnale audio tra il dominio digitale e quello analogico senza incorrere in artefatti digitali che colorano e degradano le registrazioni.

Sound On Sound - Settembre 2019



“…500R8 non sfigura e si confronta senza problemi con le migliori interfacce USB attualmente sul mercato”

“È un’interfaccia audio top, uno chassis per serie 500, un sommatore… e molto altro ancora”

“… Cranbrone fa bene a essere orgoglioso della sua ammiraglia”

“Il punto è che questa interfaccia ibrida è un trionfo genuino”

Scopri di più leggendo la recensione di Sound on Sound

L’essenza dello studio

La 500R8 contiene tutto quello di cui si può avere bisogno per costruire il proprio studio ibrido dei sogni. Ogni elemento è stato attentamente considerato e progettato per offrirti il meglio di tutto, unito in un packaging intuitivo (e divertente) da utilizzare.


  • Interfaccia Audio USB:
connettendola direttamente al PC/Mac via USB, potrai utilizzarla come interfaccia audio 28in/30out per registrare e riprodurre audio direttamente dalla DAW.
  • Monitor Controller: è dotato di controlli per due coppie di monitor, di somma mono, mute, dim e talkback, oltre ad un level meter LED a 28 segmenti per il controllo del livello di picco del mix.
  • Mixer per musicisti a zero latenza: è possibile un ascolto delle sorgenti live nel dominio analogico a zero latenza, con controlli di livello e pan ed un ampli cuffie di alta qualità.
  • Sommatore a componenti discreti: migliora i tuoi mix aggiungendo un carattere analogico tramite la somma discreta di 8 sorgenti via USB attraverso i moduli 500 e registralo direttamente sulla DAW come traccia stereo.


Conversione e clocking di alta qualità

Per far brillare i tuoi moduli della serie 500 nelle registrazioni digitali, la qualità della conversione deve essere la migliore possibile. I convertitori della 500R8 sono pensati per fare in modo che l’unica cosa in grado di colorare le registrazioni sono il posizionamento dei microfoni, le decisioni dei mix e la scelta dei moduli 500.

  • Gamma dinamica: 121dB A-weighted, AES17 method, 20Hz - 20kHz
  • Risposta in frequenza: -1dB, 2.2Hz to >80kHz
  • THD+N: <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted
  • Clock Jitter: <0.5 Picoseconds

Profonda integrazione della serie 500

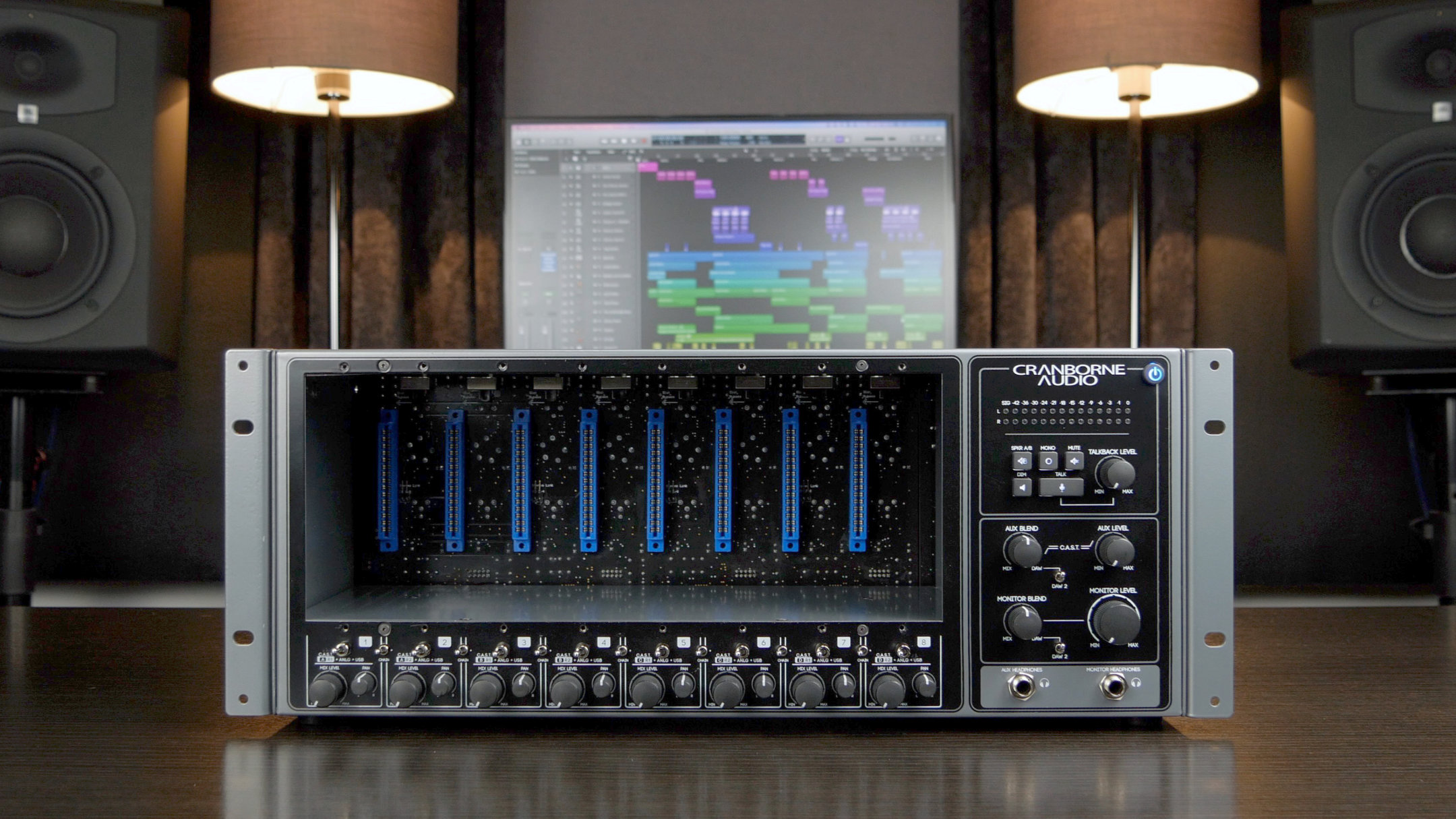

Cranborne Audio 500R8 vuoto

  • Front End configurabile: combina i tuoi moduli serie 500 per trovare le migliori soluzioni in fase di registrazione e missaggio e crea la tua firma sonora analogica.
  • Selezione della sorgente: sono disponibili degli switch dedicati per la selezione della sorgente per ogni slot 500 per decidere il percorso del segnale e mandare sorgenti analogiche, C.A.S.T. o USB attraverso i moduli 500.
  • I/O sufficienti per qualsiasi Hardware: è possibile integrare il 500R8 con qualsiasi hardware analogico o digitale, ad esempio collegandolo al tuo convertitore o integrandolo con altre unità rack con gli insert TRS dedicati sugli slot.
  • Nessun modulo? Nessun problema!: bypassando gli slot 500 inutilizzati è possibile utilizzare comunque tutti gli ingressi disponibili per registrare, nell’attesa di riempire lo chassis con altri moduli.

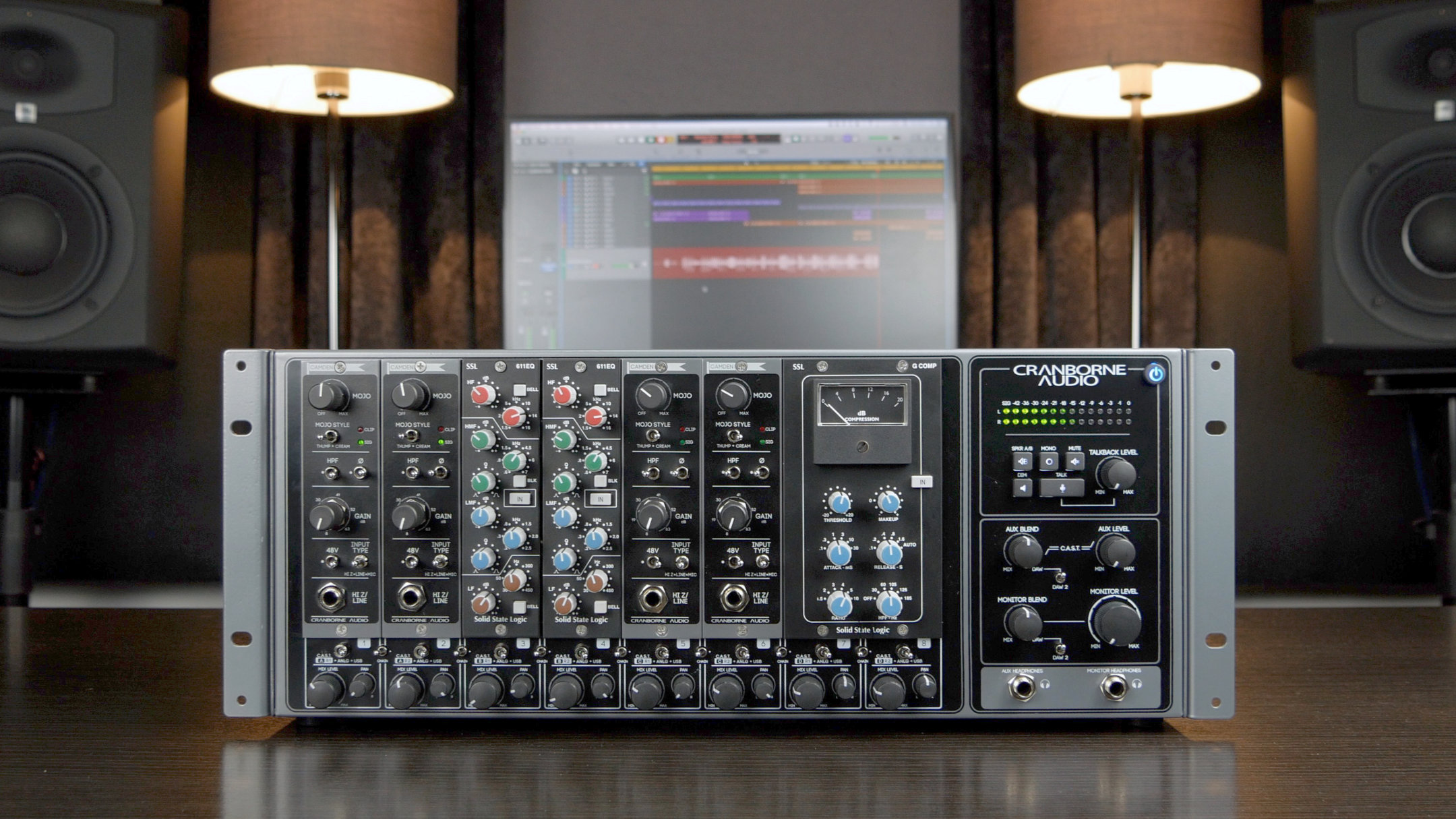

Cranborne Audio 500R8 pieno

Pensavi fosse finita?

Se hai bisogno di più canali di registrazione sulla 500R8, l’utilizzo di un 500ADAT ti aiuterà. Connetti 500R8 e 500ADAT tramite le porte ADAT per avere 16 canali di moduli 500 con cui lavorare sia in fase di registrazione che di missaggio. Anche se il 500ADAT offre le stesse performance della 500R8, qualsiasi expander ADAT di terze parti è compatibile.

Più canali di registrazione
Registra fino a 16 canali direttamente tramite i singoli moduli serie 500 direttamente nella DAW.

Più canali di somma
Riproduci e somma i tuoi stem o gruppi tramite i 16 slot serie 500 utilizzando le connessioni C.A.S.T.


C.A.S.T. Away

Grazie al sistema C.A.S.T., la 500R8 evita il groviglio eccessivo di cavi utilizzando una soluzione economica, dai bassi costi di manutenzione e plug&play, in grado di trasportare 4 canali audio analogici bilanciati con un cavo Cat5, direttamente nella destinazione desiderata.

  • Ricevi Audio dal C.A.S.T.
    Connetti la 500R8 alle breakout box N22/N22H utilizzando un cavo Cat5 schermato per mandare sorgenti microfoniche e di linea su distanze di 100 metri, direttamente negli ingressi dei moduli.

  • Trasmetti Audio al C.A.S.T.
    Tramite la stessa connessione Cat5, potrai trasportare il monitor mix della 500R8 (Talkback incluso) via C.A.S.T. direttamente ai musicisti con latenza zero.

Dimensioni

Contenuto in 4U, con telaio in acciaio 19” rackabile, il 500R8 è perfetto anche per registrazione mobili. Cranborne ha pensato a tutto, anche alle alette per supportare diversi metodi di montaggio. Potrai inserire il 500R8 nel rack per proteggerne il pannello frontale durante i viaggi; potrai anche prendere le alette e ri-orientarle per renderla un’unità trasportabile a mano.


Fatto in casa

500R8 è progettato, ingegnerizzato e fabbricato nel Regno Unito. Ogni unità che esce dalla fabbrica inglese è testata per essere sottoposta a anni e anni di utilizzo spensierato.

Costruito e progettato con passione


Cranborne non prende scorciatoie e non accetta compromessi. Cranborne è composta da persone come te: musicisti e tecnici del suono. Ed è per questo che sono fieri del 500R8.





Tutte le specifiche sono prestazioni tipiche, salvo dove indicato. Tutte le specifiche indicate sono soggette a cambiamenti. Testate con Audio Precision APx555 a 192 kHz con clock interno. La risposta alle alte frequenze delle misurazioni digitali variera a seconda della frequenza di campionamento selezionata durante le registrazioni.

Prestazioni digitali

Conversione A/D

Test Signal Path

XLR Input - 500 Series A/D Converter - APx555 (ASIO)

Frequency Response

-1dB, 2.2Hz to >80kHz

-0.05dB, 20Hz to 20kHz

THD+N

<0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00065% (-104dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

THD

<0.00014% (-117.5dB) @ -8dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00023% (-113dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.0006% (-105dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

Dynamic Range

121dB A-weighted, AES17 method, 20Hz - 20kHz

Max Input Level

+24dBu

D/A Conversion

Test Signal Path

500 Series D/A Converter - Insert Send - APx555 (ASIO)

Frequency Response

-1dB, <1Hz to >61kHz

-0.05dB, 20Hz to 20kHz

THD+N

<0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.0004% (-108dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

THD

<0.00014% (-117.5dB) @ -8dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00018% (-115dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00036% (-109dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

Dynamic Range

121dB A-weighted, AES17 method, 20Hz - 20kHz

Max Output Level

+24dBu

Clocking

Jitter

<0.5ps

Analogue Performance

Line Outputs (Aux 1+2, Mix)

Test Signal Path

Aux Input - Line Outputs - APx555 (Line In)

Connection Type

1/4" Jack, Impedance Balanced

Output Impedance

150ohm balanced, 75ohm unbalanced

Max Output Level

<+22dBu

Freq Response

-1dB, 1.4Hz to >80kHz

THD+N

<0.003% @ +18dBu, 1kHz

Dynamic Range

105dB A-weighted, AES17 method, 20Hz - 20kHz

Noise Floor

<-93dBu A-weighted, 20Hz - 20kHz, (Unity Gain)



Summing Mixer

Test Signal Path

XLR Input - Summing Mixer Bus (Unity) - Mix Output - APx555 (Line In)

Freq Response

-1dB, 2.25Hz to >80kHz

-3dB, 1.2Hz

-0.5dB, 3Hz

THD+N

<0.0007% @ +23dBu (-1dBFS), 1kHz

THD

<0.0003% @ +14dBu (-10dBFS), 1kHz

<0.0004% @ +20dBu (-4dBFS), 1kHz

<0.00055% @ +23dBu (-1dBFS), 1kHz

Dynamic Range

108dB A-weighted, AES17 method, 20Hz - 20kHz

Noise Floor (A/D 9-10)

-108dBFS A-weighted, 20Hz - 20kHz

Max Contribution Level

+28dBu

Pan Law

-4dB

Noise Floor (Mix Output)

-90dBu, A-weighted, No channels routed

-89.5dBu, A-weighted, 1 channel routed (Unity)

-84dBu, A-weighted, 8 channels routed (Unity)

Headphone Amp

Test Signal Path

Aux Input - Headphone Output - APx555 (Line In)

Frequency Response

-1dB, <1Hz to >70kHz

THD

<0.0006% (-104.4dB) @ 20dBu, 1kHz, A-weighted, 300ohm load

THD+N

<0.00085% (-101.4dB) @ 20dBu, 1kHz, A-weighted, 300ohm load

Output Impedance

0.33 Ohms

Output Wattage

250mW x 2 @ 600 ohms, 1kHz

650mW x 2 @ 220 ohms, 1kHz

1.21W x 2 @ 100 ohms, 1kHz

500mW x 2 @ 32 ohms, 1kHz

Dynamic Range

114.5dB A-weighted, AES17 method, 20Hz - 20kHz, 300ohm load

Noise Floor

-93.5dBu A-weighted, 20Hz - 20kHz, 300ohm load

System Performance

Analogue Path Phase Performance

Test Signal Path

XLR Input - Empty 500 Series Slot - Summing Mixer Bus (unity) - Mix Output - APx555 (Line In)

Phase

<1.5° @ 20Hz, <11° @ 20kHz

Test Signal Path

XLR Input - Camden 500 Preamp (Mic Mode, 6dB Gain) - Summing Mixer Bus (unity) - Speaker A Output - APx555 (Line In)

Phase

<3° @ 20Hz, <13.5° @ 20kHz (Preamp mic mode, 6dB Gain)

Digital Round-trip Performance

Test Signal Path

500 Series D/A Converter - 500 Series A/D Converter - APx555 (ASIO)

Dynamic Range

118dB A-weighted, AES17 method, 20Hz - 20kHz

THD+N

<0.0004% (-108dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted





Tutte le specifiche sono prestazioni tipiche, salvo dove indicato. Tutte le specifiche indicate sono soggette a cambiamenti. Testate con Audio Precision APx555 a 192 kHz con clock interno. La risposta alle alte frequenze delle misurazioni digitali variera a seconda della frequenza di campionamento selezionata durante le registrazioni.



Digital Performance

A/D Conversion

Test Signal Path

XLR Input - 500 Series A/D Converter - APx555 (ASIO)

Frequency Response

-1dB, 2.2Hz to >80kHz

-0.05dB, 20Hz to 20kHz

THD+N

<0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00065% (-104dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

THD

<0.00014% (-117.5dB) @ -8dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00023% (-113dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.0006% (-105dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

Dynamic Range

121dB A-weighted, AES17 method, 20Hz - 20kHz

Max Input Level

+24dBu

D/A Conversion

Test Signal Path

500 Series D/A Converter - Insert Send - APx555 (ASIO)

Frequency Response

-1dB, <1Hz to >61kHz

-0.05dB, 20Hz to 20kHz

THD+N

<0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.0004% (-108dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

THD

<0.00014% (-117.5dB) @ -8dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00018% (-115dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

<0.00036% (-109dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted

Dynamic Range

121dB A-weighted, AES17 method, 20Hz - 20kHz

Max Output Level

+24dBu

Clocking

Jitter

<0.5ps

Analogue Performance

Line Outputs (Aux 1+2, Mix)

Test Signal Path

Aux Input - Line Outputs - APx555 (Line In)

Connection Type

1/4" Jack, Impedance Balanced

Output Impedance

150ohm balanced, 75ohm unbalanced

Max Output Level

<+22dBu

Freq Response

-1dB, 1.4Hz to >80kHz

THD+N

<0.003% @ +18dBu, 1kHz

Dynamic Range

105dB A-weighted, AES17 method, 20Hz - 20kHz

Noise Floor

<-93dBu A-weighted, 20Hz - 20kHz, (Unity Gain)

Summing Mixer

Test Signal Path

XLR Input - Summing Mixer Bus (Unity) - Mix Output - APx555 (Line In)

Freq Response

-1dB, 2.25Hz to >80kHz

-3dB, 1.2Hz

-0.5dB, 3Hz

THD+N

<0.0007% @ +23dBu (-1dBFS), 1kHz

THD

<0.0003% @ +14dBu (-10dBFS), 1kHz

<0.0004% @ +20dBu (-4dBFS), 1kHz

<0.00055% @ +23dBu (-1dBFS), 1kHz

Dynamic Range

108dB A-weighted, AES17 method, 20Hz - 20kHz

Noise Floor (A/D 9-10)

-108dBFS A-weighted, 20Hz - 20kHz

Max Contribution Level

+28dBu

Pan Law

-4dB

Noise Floor (Mix Output)

-90dBu, A-weighted, No channels routed

-89.5dBu, A-weighted, 1 channel routed (Unity)

-84dBu, A-weighted, 8 channels routed (Unity)

Headphone Amp

Test Signal Path

Aux Input - Headphone Output - APx555 (Line In)

Frequency Response

-1dB, <1Hz to >70kHz

THD

<0.0006% (-104.4dB) @ 20dBu, 1kHz, A-weighted, 300ohm load

THD+N

<0.00085% (-101.4dB) @ 20dBu, 1kHz, A-weighted, 300ohm load

Output Impedance

0.33 Ohms

Output Wattage

250mW x 2 @ 600 ohms, 1kHz

650mW x 2 @ 220 ohms, 1kHz

1.21W x 2 @ 100 ohms, 1kHz

500mW x 2 @ 32 ohms, 1kHz

Dynamic Range

114.5dB A-weighted, AES17 method, 20Hz - 20kHz, 300ohm load

Noise Floor

-93.5dBu A-weighted, 20Hz - 20kHz, 300ohm load

System Performance

Analogue Path Phase Performance

Test Signal Path

XLR Input - Empty 500 Series Slot - Summing Mixer Bus (unity) - Mix Output - APx555 (Line In)

Phase

<1.5° @ 20Hz, <11° @ 20kHz

Test Signal Path

XLR Input - Camden 500 Preamp (Mic Mode, 6dB Gain) - Summing Mixer Bus (unity) - Speaker A Output - APx555 (Line In)

Phase

<3° @ 20Hz, <13.5° @ 20kHz (Preamp mic mode, 6dB Gain)

Digital Round-trip Performance

Test Signal Path

500 Series D/A Converter - 500 Series A/D Converter - APx555 (ASIO)

Dynamic Range

118dB A-weighted, AES17 method, 20Hz - 20kHz

THD+N

<0.0004% (-108dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted

Power

AC Requirements

100V – 240V AC, 50 – 60 Hz

Total Power Consumption

24v, 5A DC, 120w

500 Series Slot Current

250mA per rail

Total Available 500 Series Slot Current

2A

Environmental

Operating Temperature

+1 to 30 degrees Celsius

Storage Conditions

-20 to 50 degrees Celsius

Dims/Weights

Unit

Width

481mm(19"), Rackmount

Height

185mm(7"), 4u

Depth

219m(8.6")

Unit Weight

7kg

Shipping Carton

Width

550mm(21.7")

Height

280mm(11")

Depth

335m(13.2")

Weight

7.5kg
