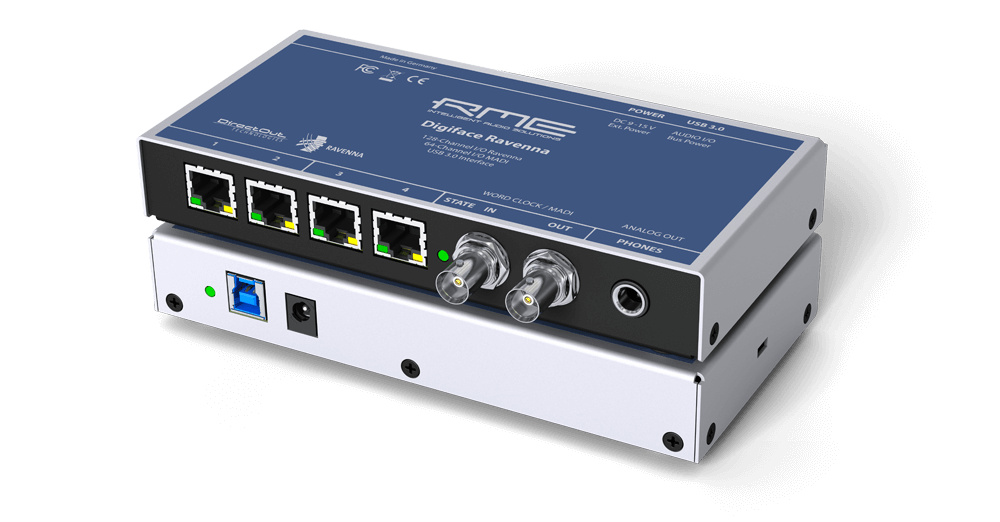

Digiface Ravenna


La Digiface Ravenna è un'interfaccia audio leggera e portatile, basata sulla collaudata Digiface Dante, dotata di un modulo RAVENNA sviluppato da DirectOut e di tutte le caratteristiche per cui RME è famosa: USB 3, MADI, TotalMix FX ed opzioni eccezionali sia in modalità USB che stand-alone.

Soluzione RAVENNA portatile via USB

La combinazione dei rinomati driver RME (Mac/Windows) e dell'implementazione RAVENNA di DirectOut offre un'interfaccia audio AoIP affidabile e flessibile. Dotata del più recente TotalMix FX, è in grado di gestire tanti submix indipendenti quante sono le uscite disponibili. L'uscita cuffie di alta qualità offre un ascolto rapido di qualsiasi canale audio, ma può anche essere utilizzata come uscita di linea per fornire un ulteriore mixdown stereo analogico.

Ravenna & MADI

RME ha reso le due prese BNC per il word clock I/O commutabili in I/O MADI, con un massimo di 64 canali. La somma totale di Ravenna e MADI, 128 canali, viene trasferita tramite USB 3.0 e gestita tramite il server web RAVENNA incluso o il TotalMix FX di RME, per un controllo di tutto l’audio semplice e completo.

Dal punto di vista della rete, l'interfaccia è dotata di uno stack RAVENNA completo con supporto AES67 e ST2110-30/31 e streaming audio-over-IP ridondante secondo ST2022-7. Inoltre, l'interfaccia può essere utilizzata come convertitore mobile RAVENNA/MADI a 64 canali senza la necessità di connessione USB a un computer. I connettori coassiali MADI I/O possono anche essere configurati per funzionare come I/O di sincronizzazione del word clock.

TotalMix FX & TotalMix Remote

Come tutte le ultime interfacce RME, la serie Digiface include il potente mixer digitale TotalMix FX. Il TotalMix FX consente operazioni di mixaggio e routing praticamente illimitate, con tutti gli ingressi e i canali di riproduzione simultanei, verso qualsiasi uscita hardware.

La serie Digiface comprende una sezione dedicata alla Control Room con Talkback, Main Monitor/Phones, gruppi di fader, gruppi di mute, controllo remoto completo tramite protocollo MCU o OSC e molto altro ancora. La serie Digiface non supporta effetti (FX) basati su DSP, come EQ o riverbero.

Inoltre, l'ultimo software di RME, TotalMix Remote, aumenta la potenza delle interfacce RME consentendo il controllo remoto tramite iOS, PC o Mac. Grazie a un processo di configurazione semplice (basta inserire l'indirizzo IP del computer che si desidera controllare con TotalMix Remote) gli utenti possono regolare rapidamente qualsiasi aspetto di TotalMix FX su un sistema host mentre girano per lo studio con il proprio tablet o da una sala di controllo situata in un altro punto della struttura.


Speficiche tecniche

Porta Gigabit Ethernet

• RJ45
• 100 Mbit/s, 1 Gbit/s
• LED standard della porta: giallo connessione, verde trasmissione dati
• Supporta cavi diritti e crossover (Auto MDI-X)
• Controllo remoto dell'unità su rete (TotalMix Remote)

Modulo RAVENNA

• Supporta RAVENNA, AES67, ST 2110-30 / -31, ST 2022-7
• Livello di rete 3
• Modalità: Commutazione e ridondanza secondo ST 2022-7
• 32 streams
• 128 canali Single Speed, 64 canali Double Speed, 32 canali Quad Speed
• Sorgenti di clock: PTP, interno
• Frequenze di campionamento: 44,1, 48, 88,2, 96, 176,4, 192 kHz, +/-12,5
• Routing: Matrice di routing basata sui canali
• Configurazione: Browser GUI, controllo globcon, NMOS IS-04 / IS-05

Ingresso MADI

• Coassiale via BNC, 75 Ohm, secondo AES10-1991
• Stadio di ingresso ad alta sensibilità (< 0,2 Vpp)
• Accetta modalità a 56 e 64 canali, più 96k Frame
• Standard: fino a 64 canali 24 bit 48 kHz
• S/MUX: fino a 32 canali 24 bit 96 kHz
• S/MUX4: fino a 16 canali a 24 bit 192 kHz
• Gamma di blocco: 25 kHz - 54 kHz

Uscita MADI

• Coassiale via BNC, 75 Ohm, secondo AES10-1991
• Tensione di uscita 400 mVpp
• Lunghezza del cavo: fino a 50 m
• Genera modalità a 56 canali e 64 canali, più 96k Frame
• Standard: fino a 64 canali 24 bit 48 kHz
• S/MUX / 96k Frame: fino a 32 canali a 24 bit 96 kHz
• S/MUX4: fino a 16 canali a 24 bit 192 kHz

Uscita cuffie analogica 129/130

• Gamma dinamica (DR): 110 dB RMS unweighted, 113 dBA
• Risposta in frequenza a 44,1 kHz, -0,5 dB: 0 Hz - 20,8 kHz
• Risposta in frequenza a 96 kHz, -0,5 dB: 0 Hz - 45 kHz
• Risposta in frequenza a 192 kHz, -1 dB: 0 Hz - 89 kHz
• THD a -1 dBFS: - 96 dB, 0,0016 %
• THD+N a -1 dBFS: -95 dB, 0,0017 %
• Separazione dei canali: > 100 dB
• Uscita: Jack TRS da 6,3 mm, non bilanciato
• Impedenza di uscita: 2 Ohm
• Livello di uscita a 0 dBFS, carico di 1 kOhm: +9,5 dBu
• Potenza massima @ 0,1% THD: 50 mW

Ingresso word clock

• BNC, non terminato (10 kOhm)
• Terminazione interna commutabile 75 Ohm
• Rilevamento automatico double/quad speed e conversione a single speed


Uscita word clock

• BNC
• Livello massimo: 5 Vss
• Livello con terminazione 75 Ohm: 4,0 Vss
• Impedenza interna: 10 Ohm
• Uscita cuffie analogica 129/130
• Gamma dinamica (DR): 110 dB RMS unweighted, 113 dBA
• Risposta in frequenza a 44,1 kHz, -0,5 dB: 0 Hz - 20,8 kHz
• Risposta in frequenza a 96 kHz, -0,5 dB: 0 Hz - 45 kHz
• Risposta in frequenza a 192 kHz, -1 dB: 0 Hz - 89 kHz

• THD@-1dBFS:-96dB,0.0016%
• THD+N a -1 dBFS: -95 dB, 0,0017%.
• Separazione dei canali: > 100 dB
• Uscita: Jack TRS da 6,3 mm, sbilanciato
• Impedenza di uscita: 2 Ohm
• Livello di uscita a 0 dBFS, carico di 1 kOhm: +9,5 dBu
• Potenza massima @ 0,1% THD: 50 mW

Digitale

• Clock: Interno, RAVENNA (PTP), word, MADI
• Frequenze di campionamento supportate: 44,1 kHz fino a 192 kHz
