Ferrofish A32pro Singlemode

L'A32pro si basa su una nuova piattaforma hardware modulare ed è dotato di interfacce analogiche e digitali. Oltre ai 32×32 ingressi e uscite analogiche bilanciate di qualità da studio e all'uscita stereo principale fino a 192kHz, l'A32pro offre connettività sia ADAT sia MADI. È possibile aggiungere un altro modulo MADI SFP oltre al modulo MADI ottico. Sono disponibili diverse possibilità per garantire un'operazione ridondante delle interfacce: in caso di guasto di una, l'altra si attiva automaticamente. È anche possibile collegare due alimentatori al dispositivo, se desiderato. Tutti gli alimentatori e le interfacce sono monitorati in modo continuo e in caso di guasto viene visualizzato un messaggio di errore sui display TFT e sull'Output Generico (GPO) per connetterlo all'hardware aggiuntivo.

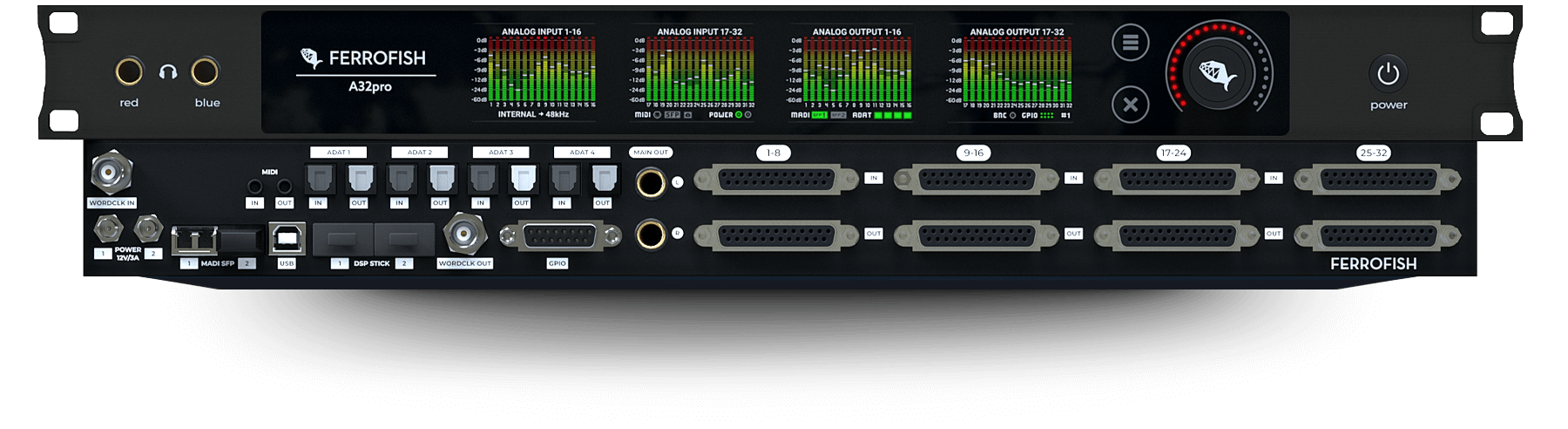

Il convertitore è contenuto in un compatto formato 1RU ed è dotato di 32 x 32 canali analogici bilanciati, disponibili su otto connettori D-SUB. Forniscono livelli fino a +20dBu regolabili individualmente in incrementi di 1dB.

Il sofisticato design utilizza l'ultima generazione di convertitori ESS, accompagnata da un clock compensato in temperatura e da un PLL di riduzione del jitter, per garantire il miglior suono cristallino fino a 192kHz. L'A32pro non è solo un convertitore ma, grazie alla sua flessibilità e a una sofisticata matrice di routing, è anche in grado di convertire i formati digitali per integrare attrezzature MADI e ADAT esistenti e future.

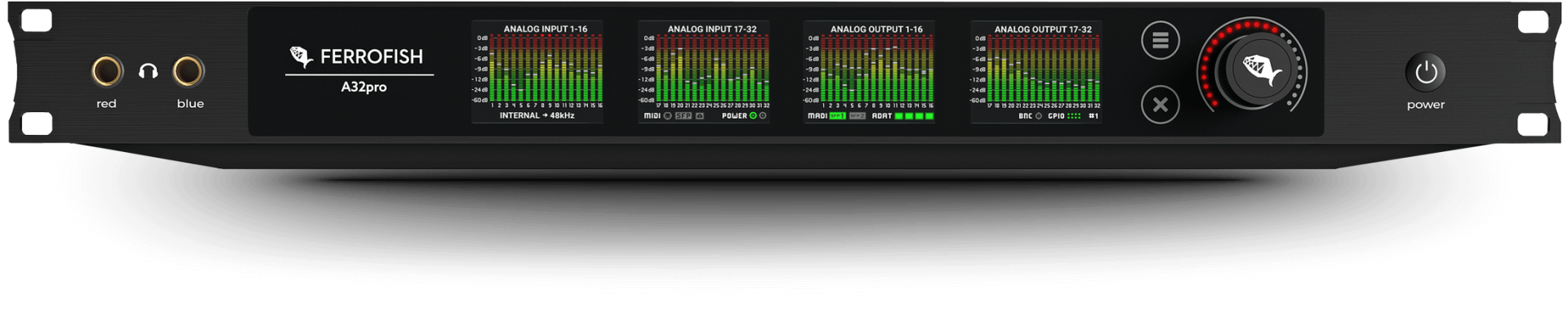

L'operatività dell'A32pro è semplice e intuitiva come per tutti i prodotti Ferrofish: i quattro schermi TFT multitouch mostrano i livelli di tutti i 64 canali di ingresso/uscita, offrendo un'eccellente esperienza di controllo. È possibile controllare l'unità anche in remoto tramite USB, MIDI, MIDI-over-MADI o GPI. Una modalità MIDI CC consente di controllare i parametri più importanti a distanza.
Le due uscite per cuffie permettono di monitorare gli ingressi e le uscite analogiche o digitali. La matrice di monitoraggio per cuffie offre anche una modalità decoder M/S e una modalità bilanciata per cuffie di alta qualità, per soddisfare le esigenze più elevate.

Caratteristiche tecniche

MADI I/O (AES10)

Dual SFP Slots per MADI: modulo SFP in configurazione predefinita in modalità multimode o singlemode, modulo SFP opzionale per la seconda slot.

• 64 canali @32kHz, 44.1kHz, 48kHz
• 32 canali @64kHz, 88.2kHz, 96kHz
• 32 canali @128kHz, 176.4kHz, 192kHz*

entrambe le porte MADI vengono utilizzate per ottenere una trasmissione completa a 32+32 canali.
Supporto di MIDI tramite MADI.
Latency: 3 campioni
Ridondanza: commutazione automatica tra MADI ottico <-> MADI coassiale in caso di perdita del segnale

Ingressi Analogici (AD)

• Ultima generazione di convertitori Analogici/Digitali di ESS Tech.
• 4 x DSub25 (formato Tascam)
• Guadagno digitale: +20dBu ... -8 dBu, step di 1dB

OpAmps

• OPA1604 / OPA1664

Indicatore di livello

• Schermo TFT, 28 livelli

Uscite Cuffie

• 2 x jack stereo TRS da ¼" (6,3 mm) con sezione di amplificazione di alta qualità e percorso DAC dedicato.
• Fornisce un canale stereo indipendente.
• Sorgente selezionabile mono/stereo o decodificata M/S di tutti gli ingressi e le uscite.
• Livello del volume controllato digitalmente

ADAT I/O

• 4+4 interfacce ottiche (8 canali ciascuna con 48 kHz)
• 32 canali @32kHz, 44.1kHz, 48kHz
• 16 canali @64kHz, 88.2kHz, 96kHz
• n/a @128kHz, 176.4kHz, 192kHz

Latenza: 3 sample

Porta GPIO

• 4x Ingressi a uso generale per l'attivazione dei preset #1-4.
• 4x Uscite a uso generale per il monitoraggio degli avvisi Lock/Power/MADI/Temp.

I/O MIDI

• 2 x connettori TRS da 1/8" (3.5mm) per il controllo remoto
• Conversione MIDI <> MIDI-over-MADI possibile
• Pinout MIDI 2.0

I/O Wordclock

• BNC: 1 x input, 1 x output
• Terminazione 75 Ohm commutabile per l'input

Alimentazione

• 12V, 3A
• 2 x prese di ingresso con bloccaggio a vite per l'alimentazione ridondante.
• Supervisione della tensione, messaggio di avviso sullo schermo in caso di guasto all'alimentazione
• Polyfuse ripristinabile interno
• 1 x Alimentatore incluso, secondo alimentatore opzionale

Porta USB

• 1 x USB 2.0 per Controllo Remoto/Aggiornamenti

Caratteristiche aggiuntive

• Funzionamento a 192 kHz (S/MUX fino a 192kHz).
• Porta GPIO per l'attivazione remota dei preset e il monitoraggio degli avvisi.
• Pronto per i plugin DSP.
• Convertitori A/D e D/A con filtri commutabili.
• Doppia uscita per cuffie per monitoraggio semplice.
• Gestione dei preset MIDI tramite MADI.
• Vaste possibilità di routing/mixing.
• Ridondanza (MADI I/O, Dante I/O, alimentatori).

Clock interno

• Oscillatore compensato in temperatura, con alta precisione.
• Precisione iniziale: +/-1.5ppm
• Intervallo di temperatura: +/-2.5ppm
• Aging: +/-1ppm

PLL

• Sistema di riduzione jitter/PLL controllato digitalmente
• Jitter di uscita: 50ps ... 100ps tip.

Display LCD

• 4 x Interfaccia utente a schermo TFT multitouch
• Encoder touch-sensitive a due livelli illuminato ad alta risoluzione
• Controllo altamente intuitivo dell'unità

Processore audio core

• DSP serie SHARC ADSP-2148x
• Routing e elaborazione di tutti i 384 canali audio.
• Sorgente per l'uscita cuffie.
• Calcolo di futuri algoritmi di elaborazione audio.

Dimensioni

• 1RU, design senza ventole
• Profondità: 31cm (12,6") (inclusi i connettori)

Peso

• 4,1kg

Temperatura ambiente

• 41°F fino a 113°F (+5°C fino a +45°C)
