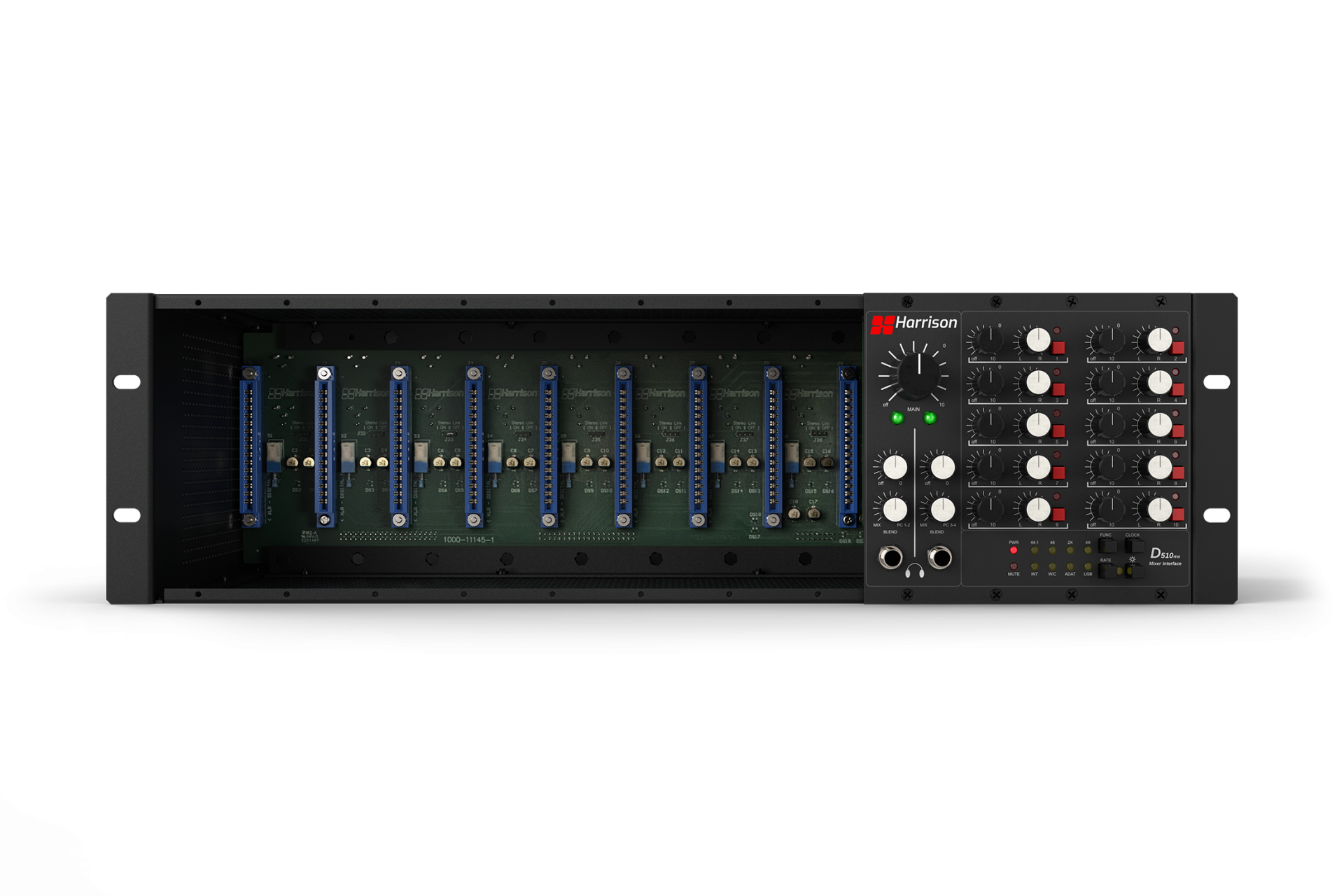

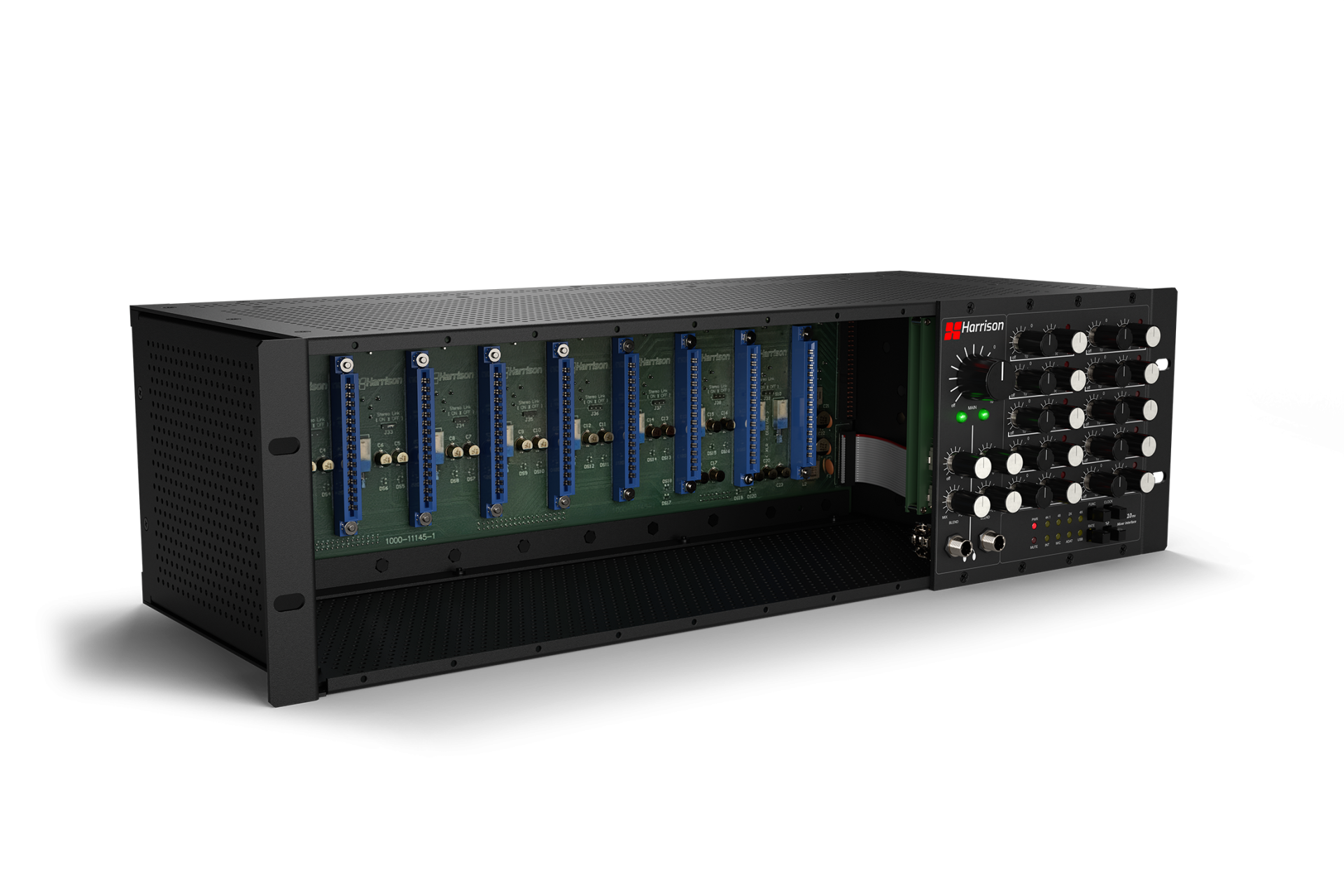

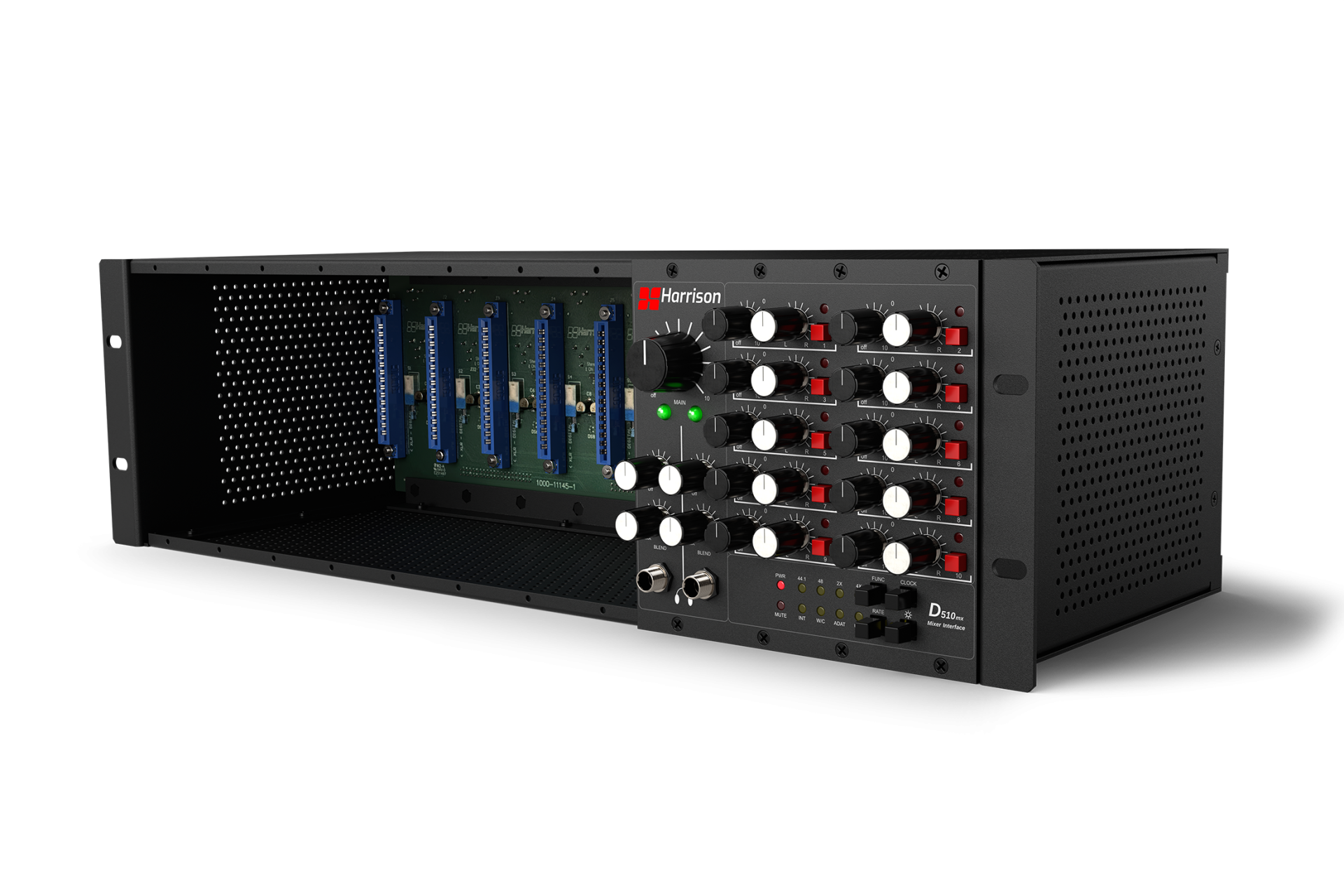

Abbinando il modulo mixer opzionale D510mx allo chassis D510r, puoi trasformare il tuo sistema 500 Series in un potente mixer analogico 10x2 per il summing stereo. Il D510mx è progettato per occupare due slot dello chassis D510r e consente di mixare i segnali provenienti dagli altri otto slot disponibili, oltre agli ingressi analogici dedicati agli slot 9 e 10.

Ogni canale è dotato di controllo di livello e pan, mentre le due uscite cuffie indipendenti con funzione Blend offrono l’inconfondibile profondità tridimensionale del summing analogico Harrison, migliorando allo stesso tempo il monitoraggio in cuffia.

Specifiche tecniche D510mx

Ingressi D510mx

• Guadagno minimo: ≤ -81 dB
  • Rumore (ponderato A) a guadagno minimo: < -87 dBu
• Guadagno a 0 dB (unity)
  • THD+N a 1 kHz, 10 dBu @ guadagno medio: < 0,003%
  • Rumore (ponderato A) a guadagno zero: < -87 dBu
• Guadagno massimo: 11,5 dB
  • THD+N a 1 kHz, 0 dBu @ guadagno massimo: < 0,003%
  • Rumore (ponderato A) a guadagno massimo: < -85 dBu
• Livello massimo in ingresso: +24 dBu
• Risposta in frequenza: 20 Hz – 20 kHz ± 0,25 dB
• Pan: legge di pan -3 dB

Uscite principali

• Livello massimo in uscita: +24 dBu
• Guadagno minimo: ≤ -85 dB
  • Rumore (ponderato A) a guadagno minimo: < -97 dBu
• Guadagno a 0 dB (unity)
  • THD+N a 1 kHz, 10 dBu @ guadagno medio: < 0,003%
  • Rumore (ponderato A) a guadagno zero: < -87 dBu
• Guadagno massimo: 9,5 dB
  • THD+N a 1 kHz, 10 dBu @ guadagno massimo: < 0,003%
  • Rumore (ponderato A) a guadagno massimo: < -78 dBu

Uscite cuffie

• Livello massimo in uscita: +21 dBu
• Guadagno minimo: ≤ -78 dB
  • Rumore (ponderato A) a guadagno minimo: < -87 dBu
• Guadagno massimo: 0 dB
  • THD+N a 1 kHz, 20 dBu @ guadagno massimo: < 0,004%
  • Rumore (ponderato A) a guadagno massimo: < -82 dBu

Metering del segnale

• 3 LED tri-colore per indicazione presenza segnale:
  • Verde: ≥ -14 dBu, +4 dBu
  • Arancione: ≥ +4 dBu, +18 dBu
  • Rosso: ≥ +18 dBu

Connessioni

• 2 uscite cuffie stereo TRS
